ー型枠工事の施工例から学ぶ｜基礎・壁・柱・梁など代表的な工事を解説ー

型枠工事は、鉄筋コンクリート造の建物や基礎、擁壁などをつくる際に欠かせない工程です。しかし、完成した建物だけを見ても、型枠がどのように使われているのかイメージしにくい方もいるでしょう。型枠は、まだ固まっていないコンクリートを設計された形に整え、固まるまで保持するために使用されます。施工する場所によって形状や組み方が異なるため、具体的な施工例を知ると型枠工事への理解が深まります。ここでは、住宅の基礎から壁、柱、梁、土木構造物まで、代表的な型枠工事の施工例を初心者にも分かりやすく紹介します。

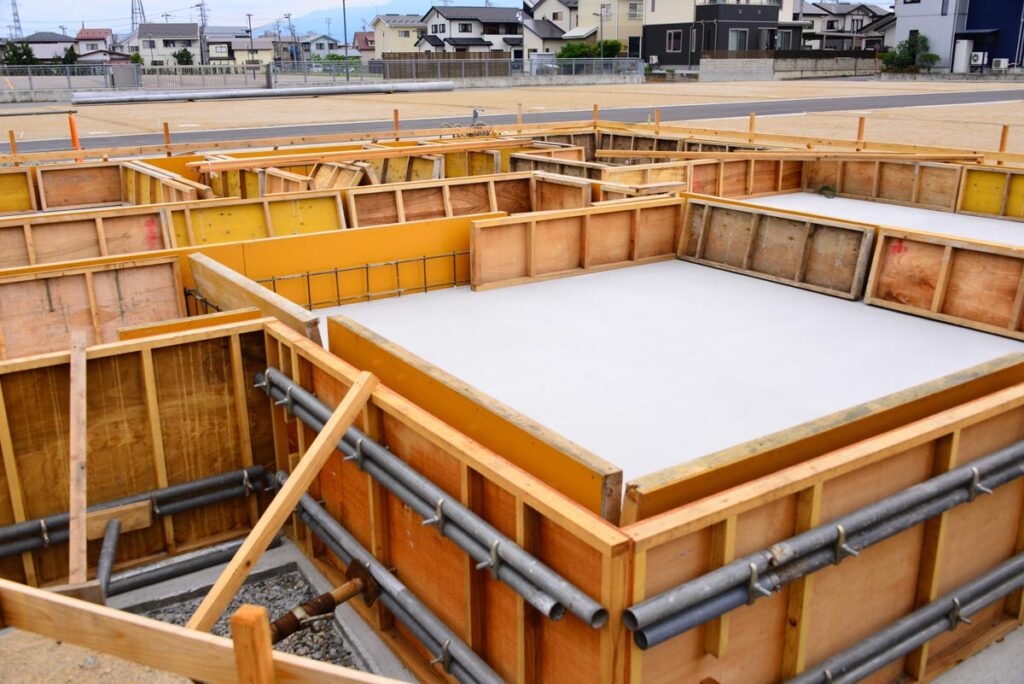

住宅基礎における型枠工事の施工例

身近な型枠工事の施工例として挙げられるのが、住宅などの基礎工事です。基礎は建物全体の重量を地盤へ伝える重要な部分であり、正確な寸法で施工しなければ、その後の建築工事にも影響する可能性があります。

一般的な基礎工事では、地盤の掘削や砕石の敷設などを行った後、鉄筋を配置し、その周囲に型枠を組み立てます。型枠には合板や鋼製のパネルなどが使用され、コンクリートを流し込んでも形が崩れないように固定します。

例えば、住宅の立ち上がり部分では、基礎の幅に合わせて両側に型枠を設置します。コンクリートを打設すると型枠の内側へ大きな圧力がかかるため、金物や支え材を使って変形を防ぐことが重要です。

コンクリートが十分な強度を得た後に型枠を取り外すと、設計された形状の基礎が完成します。住宅基礎の施工例は、型枠がコンクリートの形を決める役割を分かりやすく確認できる代表的なケースです。

壁や擁壁をつくる型枠工事の施工例

型枠工事は、建物の壁や土地の土圧を受け止める擁壁など、縦方向にコンクリートを施工する場合にも行われます。壁をつくる場合は型枠を左右から設置し、その間に鉄筋とコンクリートを配置する方法が一般的です。

壁の高さが大きくなるほど、コンクリート打設時に下部へかかる圧力も大きくなるため、型枠をしっかり固定する必要があります。施工例を見る際には、合板だけでなく、単管や金物など複数の部材で型枠が補強されていることにも注目するとよいでしょう。

擁壁では、土地の高低差を支えるために鉄筋コンクリートが使用されることがあります。基礎部分を施工した後、壁となる位置へ鉄筋を配置し、その両側または必要な面に型枠を組みます。

また、完成後にコンクリート面がそのまま見える場合は、型枠表面の状態も重要です。型枠の継ぎ目や傷などがコンクリート表面に現れる場合があるため、外観を重視する現場では特に丁寧な施工が求められます。

柱と梁における型枠工事の施工例

鉄筋コンクリート造の建物では、柱や梁にも型枠工事が行われます。柱は建物を縦方向に支え、梁は柱と柱をつなぎながら床などの荷重を受ける重要な構造部分です。それぞれ形状が異なるため、型枠の組み方にも違いがあります。

柱の施工では、先に鉄筋を組み、その周囲を囲うように型枠を設置します。一般的な四角形の柱であれば、四方向からパネルを組み合わせて所定の寸法になるよう調整します。施工時には、柱が傾いていないか、設計された位置からずれていないかを確認することが重要です。

梁の場合は、底面と側面に型枠を設置します。梁の型枠には打設されたコンクリートの重量がかかるため、下部から支える支保工も必要です。

柱や梁の施工例では、単に板を組み合わせるだけではなく、コンクリートの重量や圧力に耐えられるよう、複数の部材を組み合わせて型枠全体を支えていることが分かります。安全性と寸法精度の両方を確保することが重要な施工です。

床や階段に使われる型枠工事の施工例

型枠工事は、垂直な柱や壁だけではなく、建物の床や階段にも使用されます。特に鉄筋コンクリート造では、床をつくるために広い面積へ型枠を設置するため、完成前の現場を見ると多くの支柱が並んでいることがあります。

床の施工では、まず下側から支柱を設置し、その上に梁材や合板などを組み合わせて水平な型枠をつくります。その上に鉄筋を配置し、コンクリートを打設することで床版が形成されます。

水平精度が悪いと床の高さにばらつきが生じるため、型枠を組む段階で高さを細かく調整することが大切です。また、コンクリートが十分に固まるまでは床を下から支える必要があります。

階段では、さらに複雑な型枠が必要です。階段の傾斜に合わせた底面を設け、その上に一段ずつ蹴上げ部分の型枠を取り付けます。施工例を見ると、完成後の階段とは大きく異なり、多数の板材を組み合わせながら形をつくっていることが分かります。

土木工事で行われる型枠工事の施工例

型枠工事は建築物だけではなく、道路や橋、河川、造成工事などさまざまな土木工事でも行われています。構造物の規模が大きい場合も多く、施工条件に合わせた型枠の計画が求められます。

代表的な施工例としては、道路脇のコンクリート構造物、橋台、橋脚、水路、擁壁などがあります。これらは長期間にわたって屋外で使用されるため、設計された強度や形状を正確に確保することが重要です。

例えば、水路の施工では、水が流れる通路となる部分の形状に合わせて型枠を設置します。橋脚など高さのある構造物では、大型の型枠を使用したり、工事の進行に合わせて型枠を移動させたりする方法が採用されることもあります。

土木工事では同じ形状を繰り返し施工するケースもあるため、木製型枠だけでなく鋼製型枠など耐久性の高い材料が利用される場合があります。施工回数や構造物の形状、工期などを考えながら適切な方法が選ばれます。

型枠工事の施工例を見るときのポイント

型枠工事の施工例を見る際は、完成したコンクリートだけではなく、施工途中の型枠がどのように組まれているかを確認すると理解が深まります。特に注目したいのは、型枠の固定方法、寸法管理、支保工、仕上がりの状態です。

型枠はコンクリートを流し込むと大きな圧力を受けるため、単純に板を並べるだけではありません。金物や角材、単管などを利用して補強し、型枠が開いたり変形したりしないよう固定しています。

また、柱や壁では垂直、床や梁では水平を正確に確認する必要があります。わずかなずれでも完成後の寸法に影響するため、施工途中で何度も確認しながら調整します。

型枠を取り外した後には、コンクリート表面の状態も確認します。大きな欠けや空隙などがないか、寸法が設計どおりかを確認することも重要です。

住宅基礎、壁、柱、梁、床、階段、土木構造物など、型枠工事の施工例はさまざまです。それぞれ形状や規模は異なりますが、共通しているのは、コンクリートを正確な形に仕上げるために型枠が重要な役割を担っていることです。施工例を知ることで、完成後には見えなくなる型枠工事の役割や職人の技術についても理解しやすくなるでしょう。
